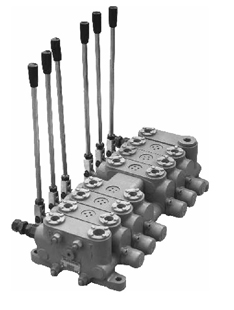

JCF系列集成多路换向阀

产品介绍

用途与特征：

JCFl5、22、28集成多路换向阀系我公司吸收国外新技术，自主创新，全新研制成功的专利产品，是在保持多路阀原有换向功能的基础上，将平衡阀、单向调速阀，先导式液压锁，分流阀，过载合流阀、补油阀，过载阀等具有特殊功能的控制阀的技术原理与多路换向阀的方向转换功能融合一体进行全新的结构设计，通过不同的组合模式，构成功能完善，工作压力高，流量范围大、外观精巧、操纵轻便、通用性好的新型集成多路换向阀。广泛适用于工程机械、建筑机械、桩工机械、钻探机械、隧道机械、桥梁机械、环卫车辆、铁路机械、公路机械、能源机械、船舶机械、军用工程车辆等。

功能特点：
1、具有将分流阀、过载阀、安全阀集成为一体，适用于行走机械液压系统采用集中供油方式，但需要对转向控制机构进行稳定分流供油和分别压力控制的分流控制的分流进油阀组：
2、具有将平衡阀和换向阀集成为一体，适用于起重机械、环卫机械、桩工机械、钻探机械、隧道机械、压力机械液压系统中对额定负载有保压要求，对升降运动的速度控制要求和过载保护要求，并具有换向功能的平衡多路换向阀组；
3、具有将先导式液压锁和换向阀集成为一体，适用于液压执行元件在垂直运动或其它运动过程停止后，要求负载不能自行下滑或位移，并具有低压开锁，缓冲换向功能的先导式液压锁换向阀组；
4、具有将单向调速阀和换向阀集成为一体，适用于各类液压机械对回油速度有调节控制要求，并具有换向功能的单向调速换向阀组；
5、具有将过载阀和合流阀集成为一体，适用于钻探、掘进、起重机械液压系统中采用节能技术对流量大小有不同组合要求并具有压力调节功能的过载合流阀组；
6、具有将过载阀、补油阀和换向阀集成为一体，适用于液压机械对执行元件采用不同压力控制要求和对工况中产生冲击进行过载保护，及防止产生系统真空而进行补油的过载阀功能并具有换向功能的过载换向阀组；
7、具有适用于液压机械的执行元件在快速运动中防止产生系统真空，需要对工作油液进行快速补充的补油阀功能，并具有换向功能的补油换向阀组。

结构特点：
1、采用片式组合，可在1_10连内根据不同的技术要求将上述功能的换向阀组或普通换向阀组任意组合，构成所需的液压控制油路。
2、阀体片间采用高低压平衡布置，阀体受压变形小，内泄漏小，高低压操纵轻便。
3、滑阀密封采用零外泄漏设计。
4、油路形式有并联、串联、串并联、
5、滑阀机能有0、Y、A、B、Q、D、P、N供任意选择和组合，参看滑阀机能图。
6、具有弹簧复位、钢球定位、反冲复位方式。
7、可采用手动、气动、液控、比例控制等操纵方式，并可选择方式双联动操纵。

工艺特点：
1、阀体采用高强度球壳型铸造，外形光洁。
2、阀体内腔采用特种工艺，流道光滑，压力损失小，易于清洁。
3、滑阀采用镀硬铬工艺，提高耐磨度和防腐蚀性。
